（4）微動アレ−探査

　濃尾平野下の12箇所の観測点において、微動アレー探査を実施し、基盤までのＳ波速度構造を推定しました。これらの内、反射法測線上の結果を反射記録断面とともに図−４(a),(b)に示します。この結果は概ね４層構造を示しており、地表から、第１層：約0.5km/s以下、第２層：約0.7km/s、第３層：約1.1km/s、最下層：約3km/sを示します。

最下層は基盤に対応していると考えられ、基盤の上面深度は、反射法による結果と比較的良く一致しています。ただし、この手法は観測点毎に独立に速度構造を決定するため、観測点間にばらつきがあり、三次元的速度構造のモデル化には今後更なる検討が必要と考えられます。

（５）観測井掘削、坑井地質調査、物理検層、VSP法

　西春日井郡清洲町に、掘削深度740mの垂直観測井を掘削しました。図−５に総合柱状図を示します。また、ボーリング孔を利用して、地表から孔底までの速度、密度、比抵抗、ガンマ線強度、孔径、温度などを測定する物理検層を実施しました。この内の速度検層および密度検層の結果を図−５に示しました。

　この観測井を用いて、バイブレータを用いたVSP調査を実施し、孔底までのP波及びS波速度構造を得ました。図−５に、これらの結果を示します。これらの孔井で得られるデータは、地表での観測により地下を類推するような反射法や微動アレー調査結果を評価する際の基準になる極めて重要なデータと考えられます。

(６)総合解析

　各調査法で得られた結果を総合的に解析し、濃尾平野の三次元的な速度構造モデルの構築に向けて以下の検討を行いました。

・ 基盤到達井、反射法、微動アレーの結果から基盤上面の三次元的形状を推定しました。この結果を図−６に示します。さらに、参考的に、堆積層中の主要な境界面の三次元的な深度構造についても推定しました。

・ 比較的データ取得が容易であり、信頼性の高いP波速度からS波速度を推定する手法について検討を行いました。P波速度とS波速度には一定の関係があることが確認されました(図−７中の青線)。

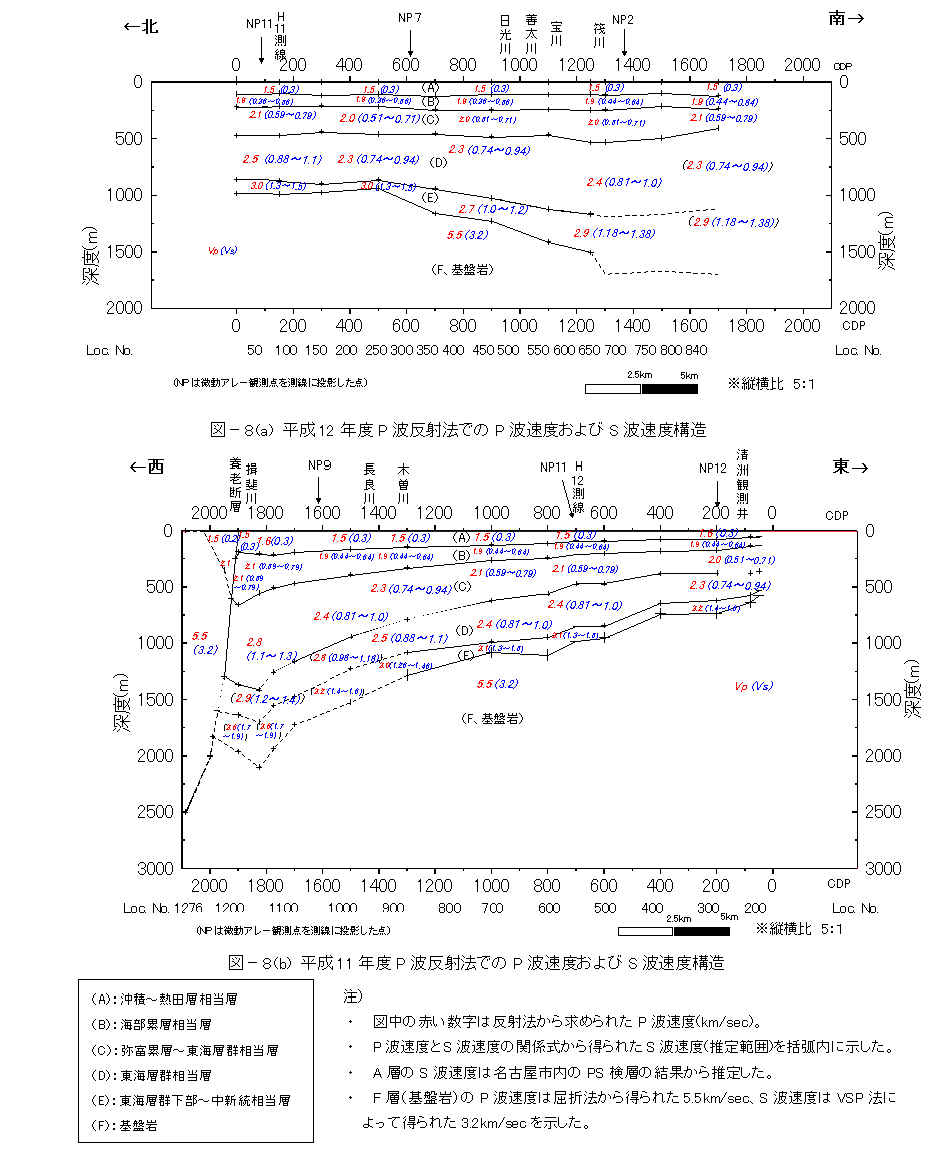

・ 濃尾平野を十字に切る断面（反射法測線）における詳細なP波およびS波速度構造を推定しました（図―８(a),(b)）。

・ 各種調査手法の比較検討を行い、今後の地下構造調査を実施する際の調査指針についての検討も行いました(表−１)。
